IGBT IPM

IPM内置有包含IGBT驱动电路和保护电路的控制IC，因而容易设计外围电路，从而能够确保系统的高可靠性。 适用于AC伺服系统、空调机、升降机等。 包括将15A-30A/600V系列化的小容量IPM、和包括400A/600V、200A/1200V 容量的V-IPM。 内置有过电流保护、短路保护、控制电源欠电压保护、过热保护，可输出警报信号。

产品信息

  • 产品信息

小容量IPM（Intelligent Power Module）600V级

※点击产品图像即可查看等效电路图。

Package Ic 600V

P633A 		15A 6MBP15XSD060-50 V(temp) OUT
15A 6MBP15XSF060-50 V(temp) OUT & Self shutdown TOH
20A 6MBP20XSD060-50 V(temp) OUT
20A 6MBP20XSF060-50 V(temp) OUT & Self shutdown TOH
30A 6MBP30XSD060-50 V(temp) OUT
30A 6MBP30XSF060-50 V(temp) OUT & Self shutdown TOH
35A 6MBP35XSD060-50 V(temp) OUT
35A 6MBP35XSF060-50 V(temp) OUT & Self shutdown TOH

：新产品

：更新

：开发中




IPM（Intelligent Power Module）600V、1200V级

※点击产品图像即可查看等效电路图。

Package Brake-Chopper Ic 600V 1200V

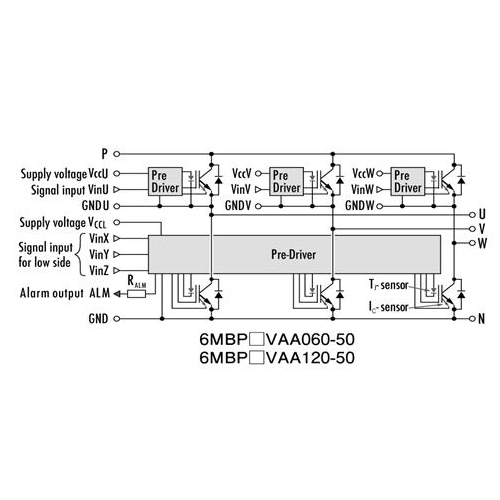

P629 		无 10A   6MBP10VAA120-50
15A   6MBP15VAA120-50
20A 6MBP20VAA060-50
25A   6MBP25VAA120-50
30A 6MBP30VAA060-50
50A 6MBP50VAA060-50

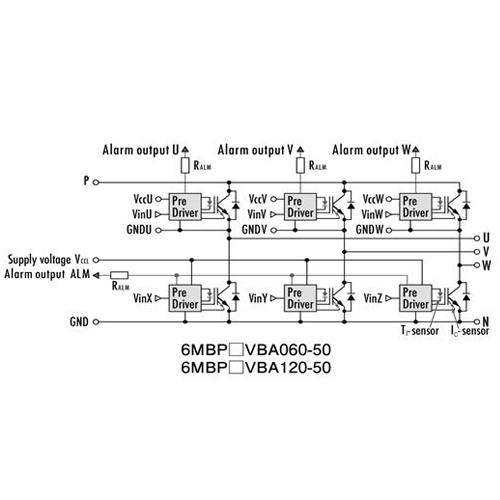

P626 		无 25A   6MBP25VBA120-50
35A   6MBP35VBA120-50
50A 6MBP50VBA060-50 6MBP50VBA120-50
75A 6MBP75VBA060-50

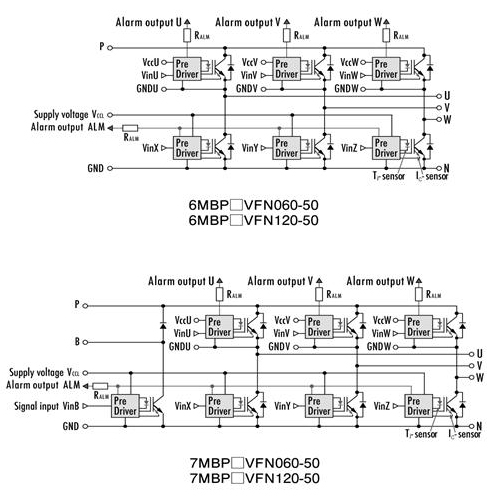

P636 		无 25A   6MBP25VFN120-50
35A   6MBP35VFN120-50
50A 6MBP50VFN060-50 6MBP50VFN120-50
75A 6MBP75VFN060-50
100A 6MBP100VFN060-50

有 25A   7MBP25VFN120-50
35A   7MBP35VFN120-50
50A 7MBP50VFN060-50 7MBP50VFN120-50
75A 7MBP75VFN060-50
100A 7MBP100VFN060-50

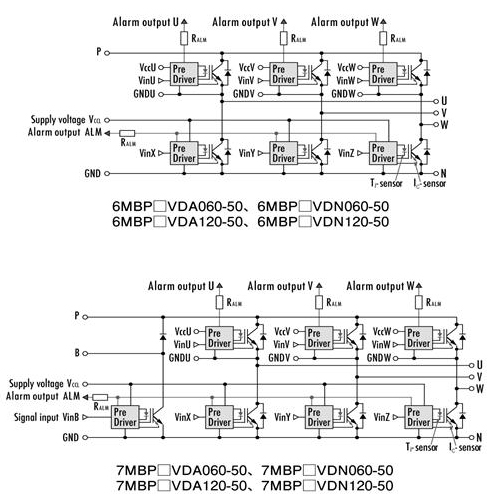

P630 		无 25A   6MBP25VDA120-50
35A   6MBP35VDA120-50
50A 6MBP50VDA060-50 6MBP50VDA120-50
  6MBP50VDN120-50
75A 6MBP75VDA060-50 6MBP75VDA120-50
  6MBP75VDN120-50
100A 6MBP100VDA060-50 6MBP100VDA120-50
6MBP100VDN060-50 6MBP100VDN120-50
150A 6MBP150VDA060-50
6MBP150VDN060-50
200A 6MBP200VDA060-50
6MBP200VDN060-50
有 25A   7MBP25VDA120-50
35A   7MBP35VDA120-50
50A 7MBP50VDA060-50 7MBP50VDA120-50
  7MBP50VDN120-50
75A 7MBP75VDA060-50 7MBP75VDA120-50
  7MBP75VDN120-50
100A 7MBP100VDA060-50 7MBP100VDA120-50
7MBP100VDN060-50 7MBP100VDN120-50
150A 7MBP150VDA060-50
7MBP150VDN060-50
200A 7MBP200VDA060-50
7MBP200VDN060-50

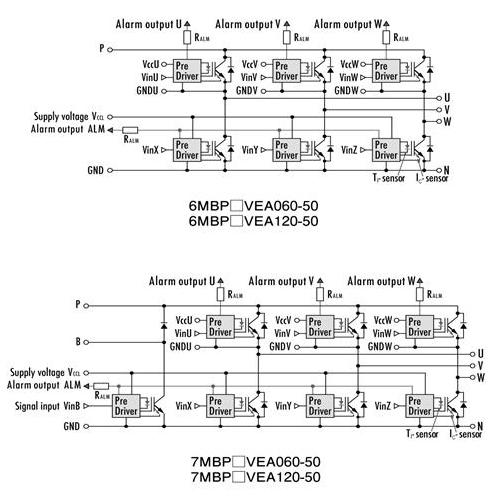

P631 		无 100A   6MBP100VEA120-50
150A   6MBP150VEA120-50
200A 6MBP200VEA060-50 6MBP200VEA120-50
300A 6MBP300VEA060-50
400A 6MBP400VEA060-50


有 100A   7MBP100VEA120-50
150A   7MBP150VEA120-50
200A 7MBP200VEA060-50 7MBP200VEA120-50
300A 7MBP300VEA060-50
400A 7MBP400VEA060-50

：新产品

：更新

：开发中
